加氣混凝土砌塊是一種輕質(zhì)多孔、保溫隔熱、防火性能良好、可釘、可鋸、可刨和具有一定抗震能力的新型建筑材料。早在三十年代初期，中國(guó)就開始生產(chǎn)這種產(chǎn)品，并廣泛使用于高層框架結(jié)構(gòu)建筑中。是一種優(yōu)良的新型建筑材料，并且具有環(huán)保等優(yōu)點(diǎn)。

它的特點(diǎn)是：重量輕強(qiáng)度高保溫好隔音抗震

產(chǎn)品的優(yōu)點(diǎn)：

重量輕

保溫隔熱

輕度高

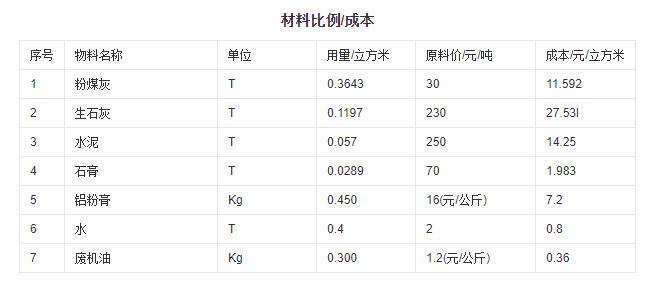

材料比例

產(chǎn)品優(yōu)點(diǎn)

重量輕

加氣混凝土砌塊一般質(zhì)量為500-700千克/立方米，只相當(dāng)于粘土磚和灰砂磚的1/4-1/3，普通混凝土的1/5，是混凝土中較輕的一種，適用于高層建筑的填充墻和低層建筑的承重墻。使用這種材料，可以使整個(gè)建筑的自重比普通磚混結(jié)構(gòu)建筑的自重降低40%以上。由于建筑自重減輕，地震破壞力小，所以大大提高建筑物的抗震能力。

保溫隔熱

加氣混凝土的導(dǎo)熱系數(shù)一般為0.11-0.18W/m·K，僅為粒土磚和灰砂磚的1/4-1/5，（粒土磚的導(dǎo)熱系數(shù)為0.4-0.58W/m·K；灰砂磚的導(dǎo)熱系數(shù)為0.528W/m·K），為普通混凝土的1/6左右。實(shí)踐證明：20厘米厚的加氣混凝土墻體的保溫效果就相當(dāng)于49厘米厚的粘土磚墻體的保溫效果，隔熱性能也大大優(yōu)于24厘米磚墻體。這樣就大大減薄了墻體的厚度，相應(yīng)的便擴(kuò)大了建筑物的有效使用面積，節(jié)約了建筑材料厚度，提高了施工效率，降低了工程造價(jià)，減輕了建筑物自重。

強(qiáng)度高

經(jīng)實(shí)驗(yàn)，加氣混凝土砌塊抗壓強(qiáng)度大于25千克/平方厘米，相當(dāng)于125號(hào)粘土磚和灰砂磚的抗壓強(qiáng)度。

抗震性

在震級(jí)為7.8級(jí)的唐山豐南等地的地震中，據(jù)震后考察，加氣混凝土建筑只新出現(xiàn)了幾條裂縫，而磚混結(jié)構(gòu)建筑幾乎全部倒塌，使這兩棟相距不遠(yuǎn)，結(jié)構(gòu)相同而材料不同的建筑形成了鮮明的對(duì)照。分析認(rèn)為，這就是因?yàn)榧託饣炷�土容重輕，整體性能好，地震時(shí)慣性力小，所以具有一定的抗震能力。這對(duì)于我們這個(gè)多地震國(guó)家來講將是有很大益處的。

加工性

加氣混凝土具有很好的加工性能。能鋸、能刨、能釘、能銑、能鉆。并且能在制造過程中加鋼筋。給施工帶來了很大的方便與靈活性。

耐高溫

加氣混凝土在溫度為600℃以下時(shí)，其抗壓強(qiáng)度稍有增長(zhǎng)，當(dāng)溫度在600℃左右時(shí)，其抗壓強(qiáng)度接近常溫時(shí)的抗壓強(qiáng)度，所以作為建筑材料的加氣混凝土的防火性能達(dá)到國(guó)家一級(jí)防火標(biāo)準(zhǔn)。

隔音性

從加氣混凝土氣孔結(jié)構(gòu)可知，由于加氣混凝土的內(nèi)部結(jié)構(gòu)像面包一樣，均勻地分布著大量的封閉氣孔，因此具有一般建筑材料所不具有的吸音性能。

機(jī)械化

預(yù)制加氣混凝土拼裝大板可節(jié)省成品堆放場(chǎng)地；節(jié)約砌筑人工；減少了施工作業(yè)；加快了現(xiàn)場(chǎng)施工進(jìn)度，提高了施工效率。

適應(yīng)性

可根據(jù)當(dāng)?shù)夭煌�原材料，不同條件來量身定造。原材料可選擇河砂、粉煤灰、礦砂等多種，因地制宜。并且可以廢物利用，有利環(huán)保，真正的變廢為寶。加氣混凝土設(shè)備所做出來的加氣混凝土砌塊，其強(qiáng)度取值是相對(duì)于一定的含水狀態(tài)而言的，稱為基準(zhǔn)含水率，而強(qiáng)度的基準(zhǔn)含水率范圍各國(guó)不盡一致，例如：德國(guó)、歐共體及英國(guó)的標(biāo)準(zhǔn)中對(duì)基準(zhǔn)含水率要求為(6±2)%，其出發(fā)點(diǎn)是認(rèn)為制品上墻后最終是以2%-8%的含水率存在；在瑞典等國(guó)則以加氣混凝土砌塊的氣干狀態(tài)為基準(zhǔn)，即含水率為(10±2)%；而在我國(guó)，對(duì)抗壓強(qiáng)度等級(jí)評(píng)定時(shí)，依據(jù)的是GB/T11969—2008《蒸壓加氣性能試驗(yàn)方法》－“抗壓試驗(yàn)要求含水率8~12%”。（GB/T11971-1997《加氣混凝土性能試驗(yàn)方法》規(guī)定制品抗壓強(qiáng)度應(yīng)在質(zhì)量含水率25%-45%下進(jìn)行試驗(yàn)強(qiáng)度穩(wěn)定階段的含水率，即25%-45%，這與實(shí)際墻體中含水狀況相差甚大，因此會(huì)影響加氣混凝土抗壓強(qiáng)度的質(zhì)量評(píng)定，已廢止）。
